Questão 1
ITA 2008

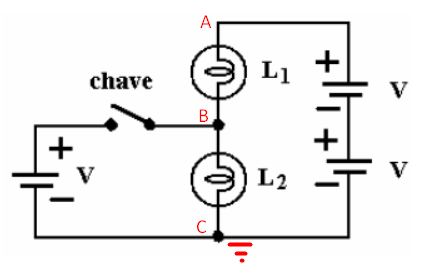

(ITA - 2008 - 1ª FASE) No circuito representado na figura, têm-se duas lâmpadas incandescentes idênticas, L1 e L2, e três fontes idênticas, de mesma tensão V. Então, quando a chave é fechada,
apagam-se as duas lâmpadas.
o brilho da L1 aumenta e o da L2 permanece o mesmo.
o brilho da L2 aumenta e o da L1 permanece o mesmo.
o brilho das duas lâmpadas aumenta.
o brilho das duas lâmpadas permanece o mesmo.
Gabarito:
o brilho das duas lâmpadas permanece o mesmo.
Resolução:
Olhando para os pontos A B e C, definindo C como Terra.
Antes de fechar a chave temos o circuito apenas com a malha da direita, então há uma queda de tensão de 2V entre as duas lâmpadas. Como são Lâmpadas iguais cada uma então está submetida a uma diferença de potencial V, então podemos entender que o potencial C é 0(Terra), o potencial de B é V e o potencial de A é 2V.
Quando fechamos a chave do desenho, o potencial de B continua sendo V e o potencial de A continua sendo 2V, pois podemos determinar esses potenciais com as baterias.
Então se a tensão aplicada é a mesma da situação inicial, o brilho das lâmpadas permanece inalterado ao fechar a chave.
