Questão 27

IME 2022

Física

(IME - 2022/2023 - 1ª fase)

O circuito acima é alimentado por uma fonte de 12 V. Todas os valores de resistências apresentados encontram-se em $Omega$ . A potência, em W, fornecida pela fonte é:

Gabarito:

Resolução:

Por simetria, podemos eliminar a resistência de 10 ohms.

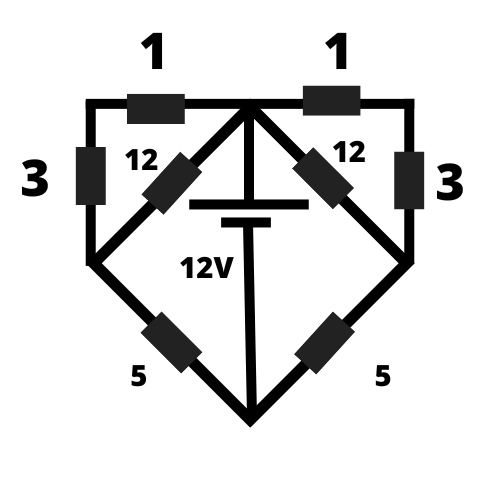

Assim, o circuito fica:

$Req_1=2+4=6$

$Req_2=6//30=5$

$Req_3=1+3=4 // 12 = 3 + 5 = 8$

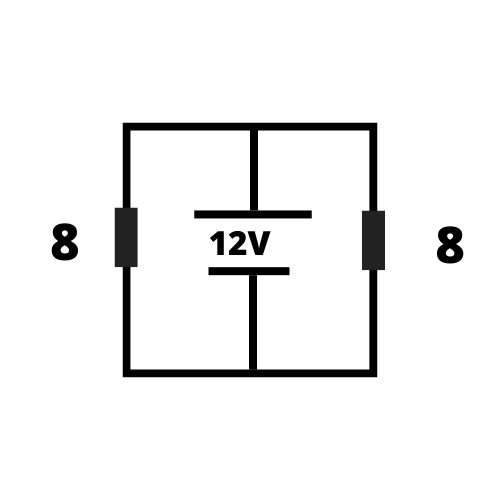

Por fim, $R=8//8=4 ohms$

$Pot=frac{U^2}{R}=frac{12^2}{4}=36W$ .
