Questão 1

ESPCEX 2017

Física

(EsPCEx - 2017)

O desenho abaixo representa um circuito elétrico composto por gerador, receptor, condutores, um voltímetro (V), todos ideais, e resistores ôhmicos.

O valor da diferença de potencial (ddp), entre os pontos F e G do circuito, medida pelo voltímetro, é igual a

1,0 V

3,0 V

4,0 V

5,0 V

8,0 V

Gabarito:

5,0 V

Resolução:

Para resolver esse exercício vamos utilizar a lei das malhas.

Decidi adotar duas malhas para resolver.

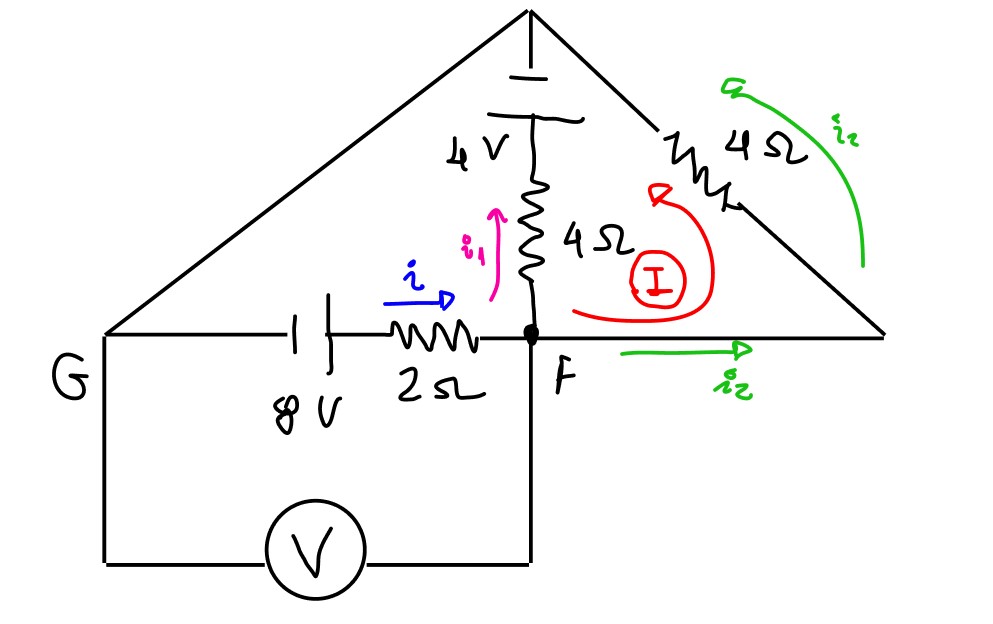

A primeira é a malha I:

Dessa malha conseguimos obter as seguintes equações:

Pela Lei dos Nós:

$large i = i_{1} + i_{2}$

Pela Lei das Malhas:

$large 4 + 4i_{1} -4i_{2} = 0$

$i_{1} = i_{2} -1$

Para os sinais adotei a seguinte convenção: tendo em mente que no sentido convencionado da corrente cada resistência apresenta uma queda de tensão (sinal negativo), então tudo que tiver no sentido contrário ao convencionado vai ter sinal positivo. Perceber-se-à que o sentido adotado nessa malha é anti-horário, portanto a corrente anti-horária será negativa e a horária positiva.

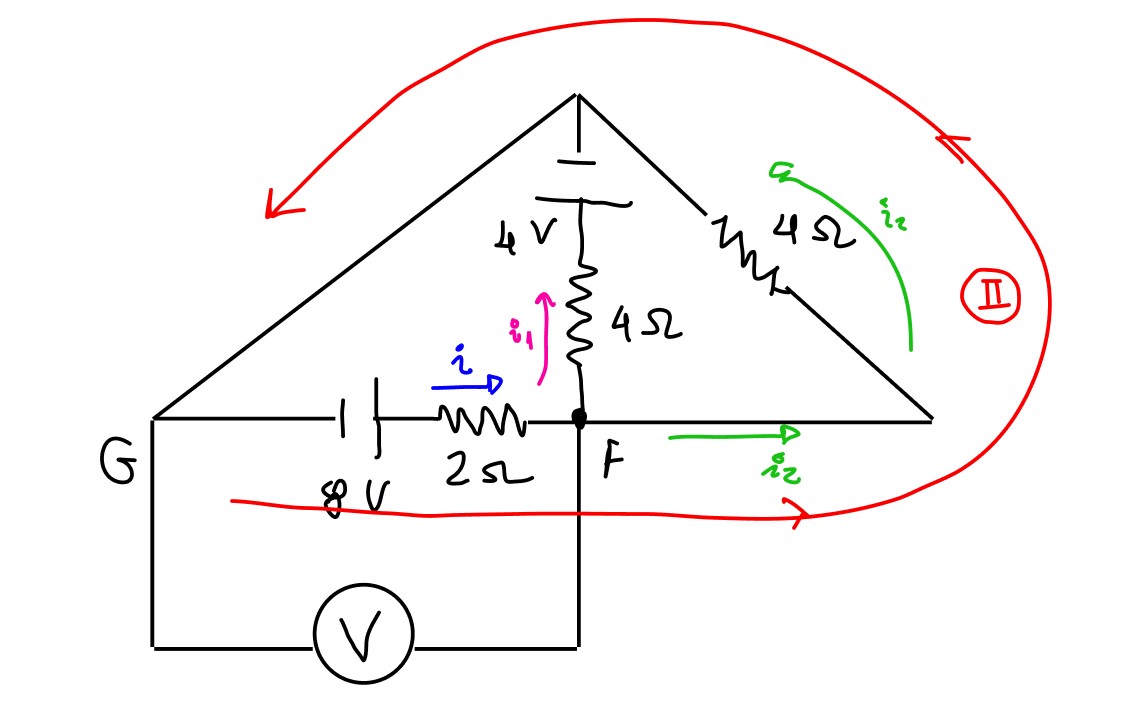

Segunda malha:

Lei das Malhas:

$large 8 - 2i -2i_{2} - 4i_{2} = 0$

$large 4 - i -i_{2} - 2i_{2} = 0$

$large i + i_{2} + 2i_{2} = 4$

$large [ i_{1}+i_{2}]+ i_{2} + 2i_{2} = 4$

$large [ (i_{2}-1)+i_{2}]+ i_{2} + 2i_{2} = 4$

$large [ 2i_{2}-1]+ i_{2} + 2i_{2} = 4$

$large 4i_{2} = 5$

$large i_{2} = 1,25 A$

$large i_{1} = 1,25 -1 = 0,25 A$

Logo: $large i = 0,25 + 1,25 = 1,5 A$

Aplicando a Primeira Lei de Ohm em FG:

$large U = 8 - 2cdot 1,5 = 5 V$
