Questão 12
AFA 2010
(AFA - 2010)
No diagrama a seguir, do volume (V) em função da temperatura absoluta (T), estão indicadas as transformações AB e BC sofridas por uma determinada massa de gás ideal.
.png)
Num diagrama da pressão (P) em função do volume (V), essas transformações deveriam ser indicadas por
.
.
.
.png)
.
Gabarito:
.
Resolução:

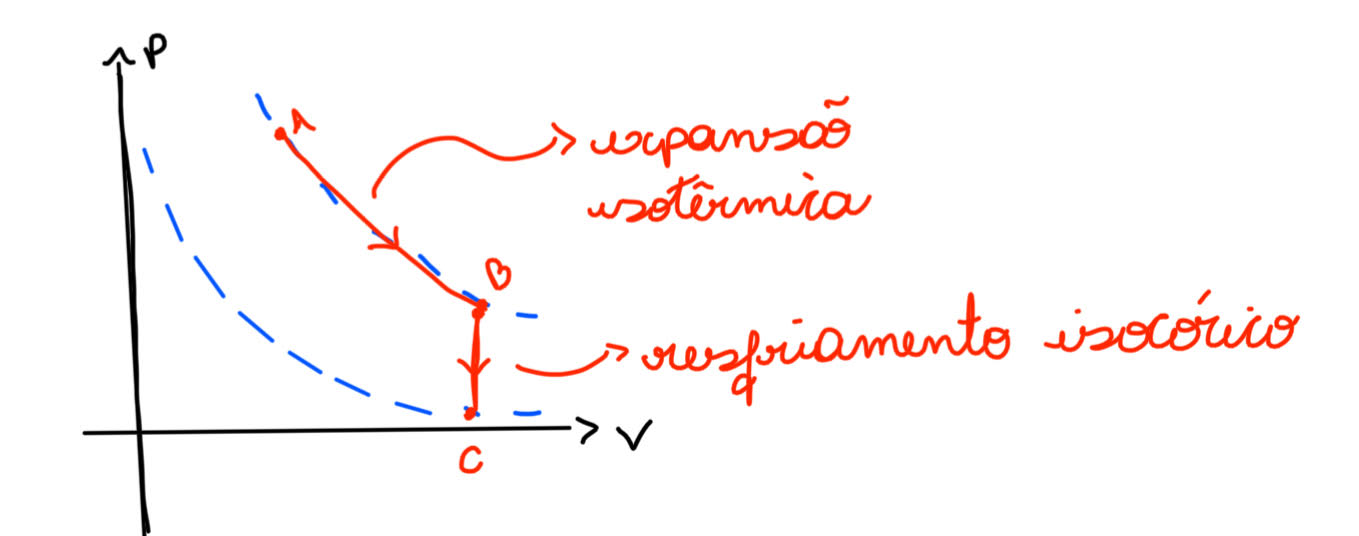

A transformação AB é uma expansão isotérmica, assim, em um diagrama PxV, deve ser representada por uma isoterma saindo do ponto A até o ponto B. A transformação BC deve ser representada por uma reta vertical saindo do ponto B até o ponto C. Dessa forma, o diagrama que melhor representa a transformação é a alternativa A, conforme imagem abaixo:
