Questão 2
IME 2017
(IME - 2017/2018 - 1ª FASE )
Um sistema fechado contendo um gás ideal no estado 1 sofre as transformações e
conforme indicado na figura abaixo.
Sabendo que a transformação é isotérmica e
isobárica, indique o gráfico que representa os estados do sistema.
Gabarito:
Resolução:

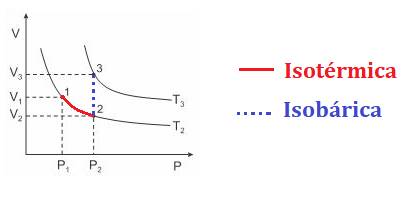

Segundo o enunciado, a tranformação α é isotérmica, ou seja, ocorre em temperatura consntante. Por isso, pontos 1 e 2 precisam estar posicionados sobre a mesma curva de temperatura, excluindo a alternativa A. Além disso, o volume V2 é menor que o V1, então precisa estar mais abaixo na curva, o que exclui as alternativas D e E.
Já a transformação β é isobárica, ou seja, ocorre em pressão constante. Como a pressão na varia, isso exclui a alternativa B.
Sendo assim, o gabarito é letra C.
