Questão 10
ESPCEX 2020
(EsPCEx - 2020)
Diagramas de fases são gráficos construídos para indicar uma condição de temperatura e pressão de uma substância e suas mudanças de estado. Cada uma das curvas do diagrama indica as condições de temperatura e pressâo nas quais as duas fases de estado estão em equilíbrio.
Modificado de USBERCO, João e SALVADOR, Edgard, Físico-química, São Paulo, Ed Saraiva, 2009, Pág. 98

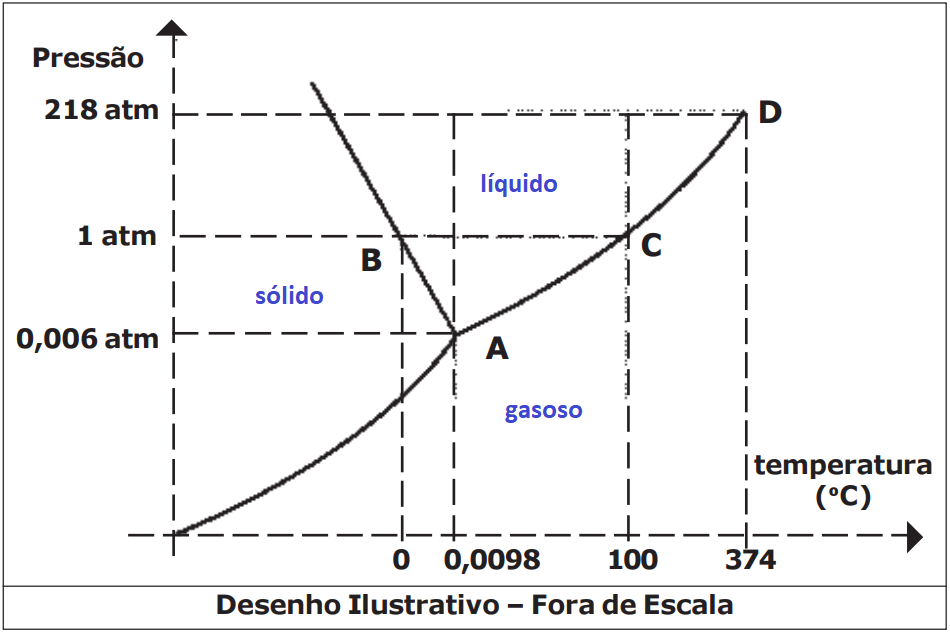

Considere o diagrama de fases da água, representado na figura abaixo:
Baseado no diagrama e nos processos químicos envolvidos são feitas as seguintes afirmativas:
I - A temperatura de fusão da água aumenta com o aumento da pressão.
II - Na temperatura de 100oC e 218 atm a água é líquida.
III - A água sólida (gelo) sublima a uma pressão de vapor superior a 1 atm.
IV - Na temperatura de 0oC e pressão 0,006 atm, a água encontra-se na fase sólida.
Das afirmativas feitas, estão corretas apenas
I, II e IV.
I e II.
II e IV.
II e III.
III e IV.
Gabarito:
II e IV.
Resolução:
Analisando o diagrama de fases temos os seguintes estados de agregação:

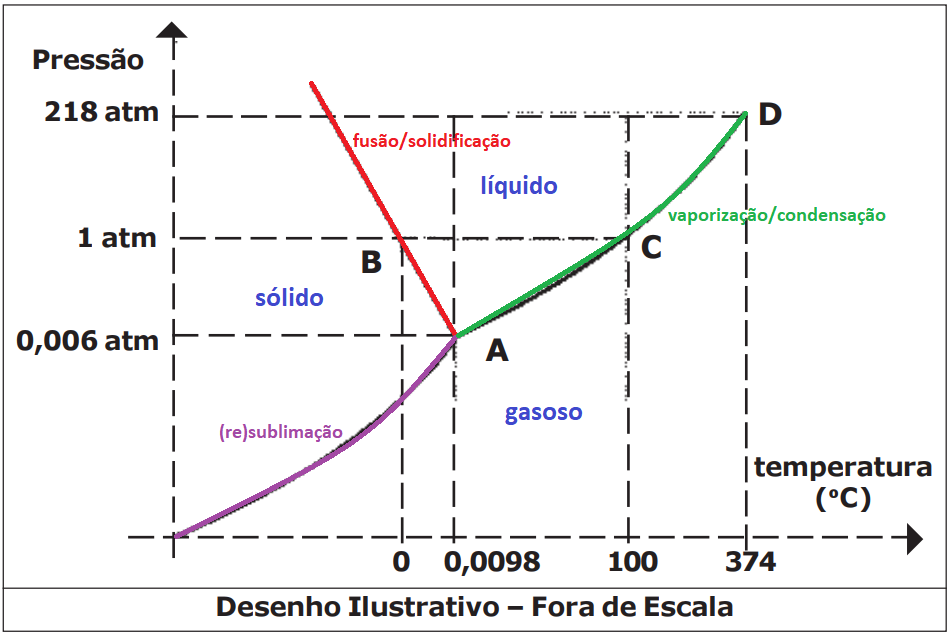

Portanto, as mudanças de estado físico são representadas por:
Partindo da interpretação inicial, analisamos cada uma das alternativas:

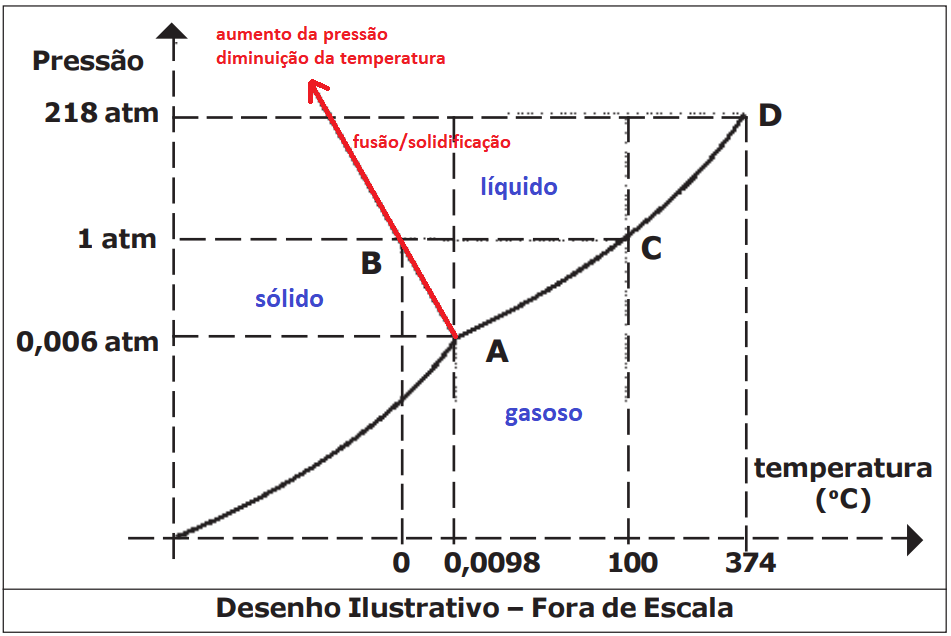

I. Falsa. Com o aumento da pressão a temperatura de fusão da água diminui, como pode ser observado a partir do gráfico:

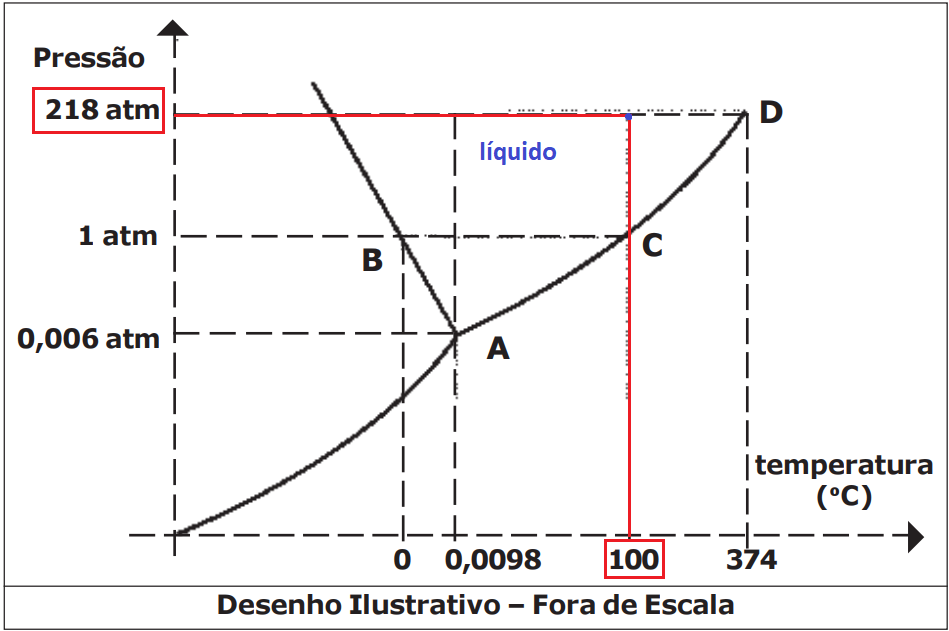

II. Verdadeira. Como pode ser observado no gráfico a seguir:

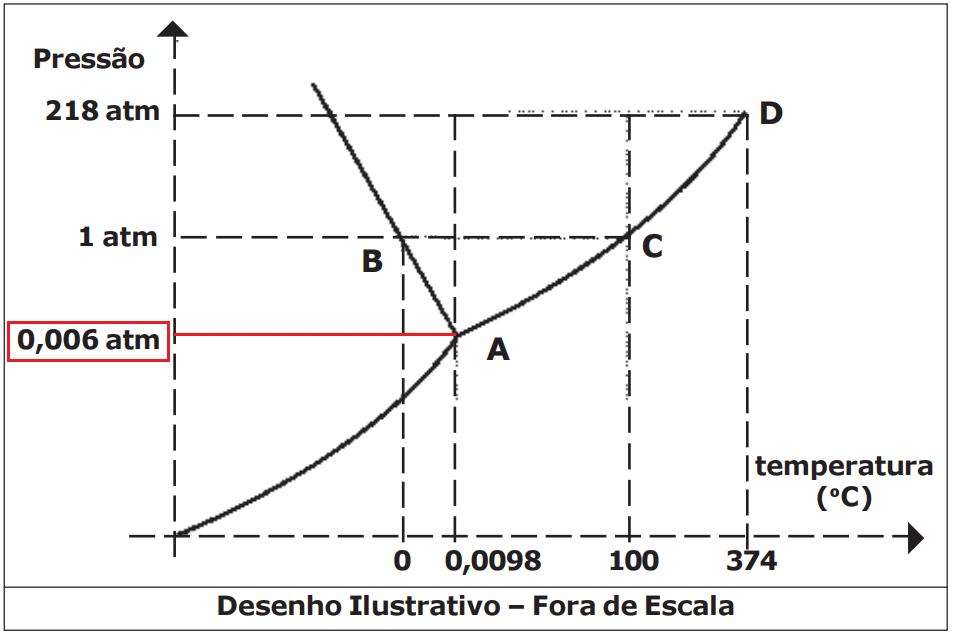

III. Falsa. A sublimação ocorre em pressão menor que 0,006 atm.

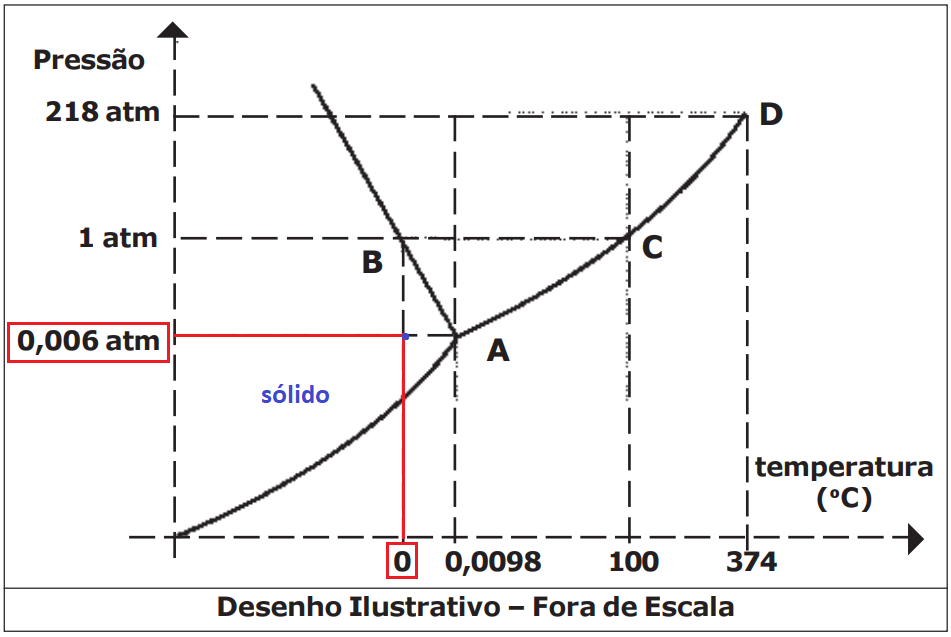

IV. Verdadeira. Como pode ser observado no gráfico a seguir:
Considerando apenas as afirmativas verdadeiras, o gabarito é letra C.
