Questão 22
AFA 2007
(AFA - 2007)
Uma lente convergente L de distância focal igual a f e um espelho esférico E com raio de curvatura igual a 2f estão dispostos coaxialmente, conforme mostra a figura abaixo.
.png)
Uma lâmpada de dimensões disprezíveis é colocada no ponto P. A imagem da lâmpada produzida por essa associação é
imprópria.
real e estará localizada à direita da lente.
virtual e estará localizada à direita da lente.
virtual e estará localizada entre o espelho e a lente.
Gabarito:
real e estará localizada à direita da lente.
Resolução:

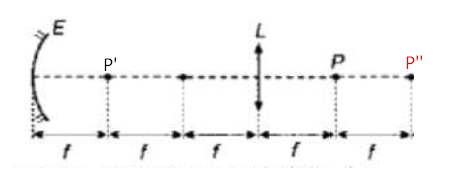

A situação pode ser esquematizada da seguinte forma:
A lâmpada é colocada no ponto P, que é o foco da lente.
Sendo assim, os raios emitidos pela lâmpada emergem paralelos ao eixo principal do espelho.
Estes raios irão atingir o espelho e irão convergir para o foco do espelho, que se localiza no ponto P' da imagem acima.
Sendo assim, há uma imagem formada em P' que servirá de objeto novamento para a lente.
Note que P' é o ponto antiprincipal da lente.
Portanto, a imagem final estará posicionada de maneira simétrica em relação à lente no ponto P'' indicado de vermelho.
Esta é a posição da imagem formada pela associação, que será real e está localizada à direita da lente.
