Questão 105
ENEM 2021
(ENEM - 2021)
Um garoto precisa montar um circuito que acenda três lâmpadas de cores diferentes, uma de cada vez. Ele dispõe das lâmpadas, de fios, uma bateria e dois interruptores, como ilustrado, junto com seu símbolo de três pontos. Quando esse interruptor fecha AB, abre BC e vice-versa.
O garoto fez cinco circuitos elétricos usando os dois interruptores, mas apenas um satisfaz a sua necessidade. Esse circuito é representado por
Gabarito:
Resolução:

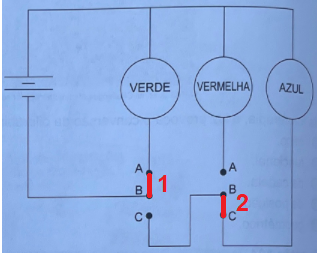

Nessa questão a chave do interruptor não está desenhado, dessa forma irei apresentar os interruptores desenhados (1) e (2) já na alternativa correta:
Perceba que se o 1 está na posição AB somente a lâmpada verde estará ligado, quando acionar esse interruptor para a posição BC enquanto o interruptor 2 Estiver em BC a lâmpada azul estarla ligada e o restante apagada, quando for para a posição AB somente a vermelha irá acionar.
